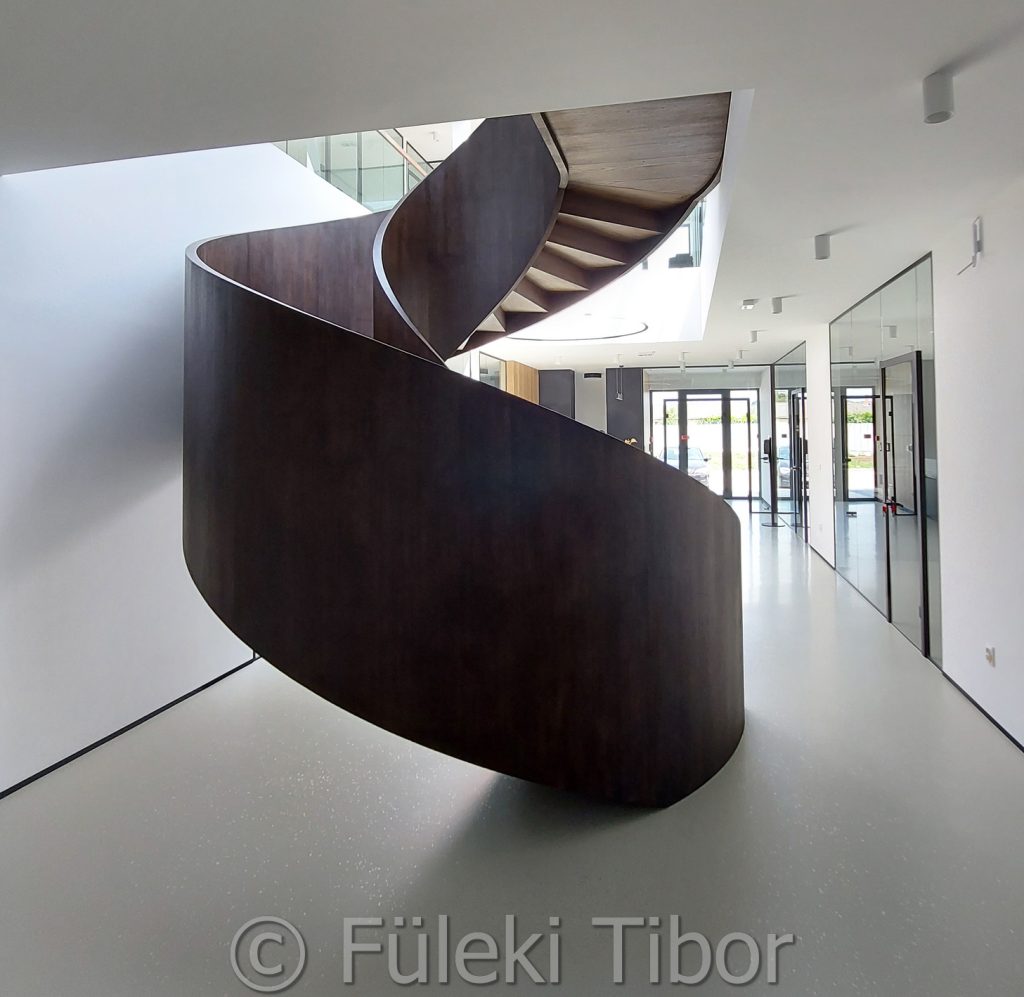

Ha a lépcső nagy magasságot hidal át, szükséges a lépcsőkarba pihenőt beiktatni. Ez a pihenő azonban megtörné a lépcső korlát ívét, így a folyamatosan emelkedő spirál szépsége megtörne. Ennek a hibának a kiküszöbölésére láthat itt példát.
(A pihenő szükségességéről ITT olvashat.)

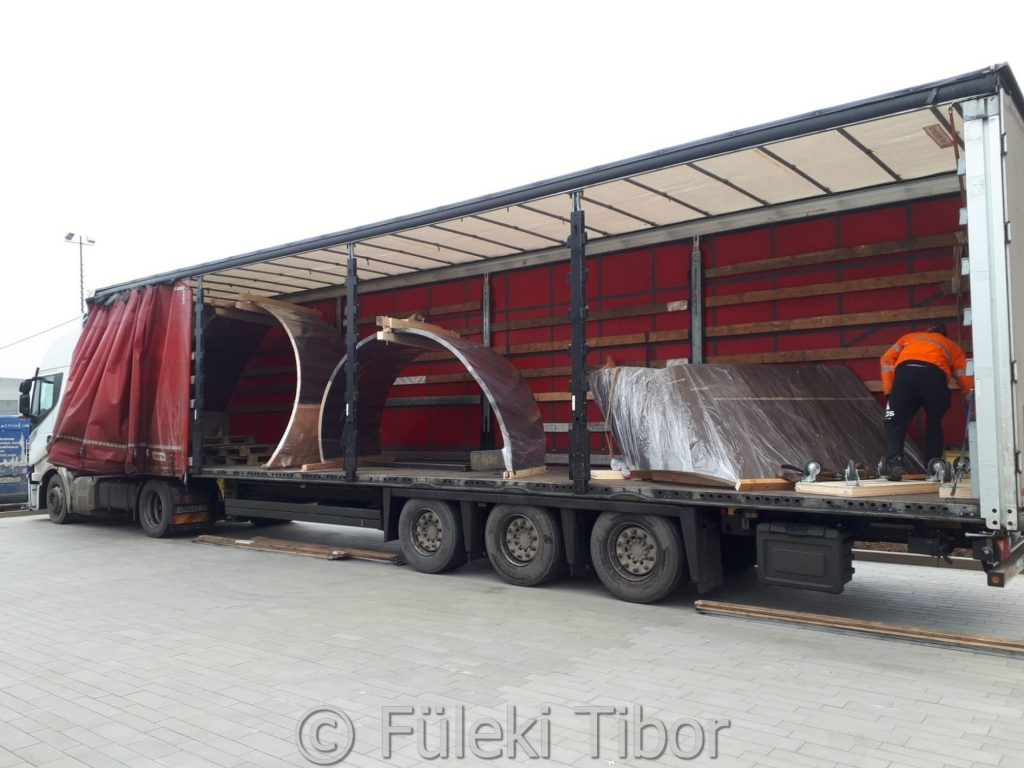

A következő nehéz feladatot a lépcső mérete okozta. A külső tartó közúton szállíthatatlan lett volna egészében. Ezért olyan részekre kellett osztani, hogy egy kamion rakodóterében elférjen.
Ráadásul egy irodaház fő lépcsőjeként fog szolgálni, így a családi házaknál előírt 3,5 kN/m2-es terhelés helyett 5 kN/m2-el kellett számolnunk.

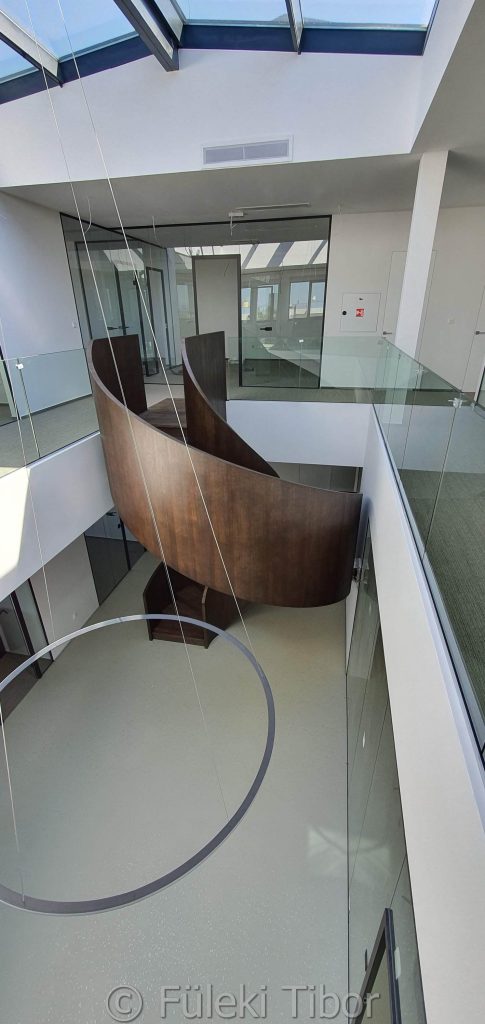

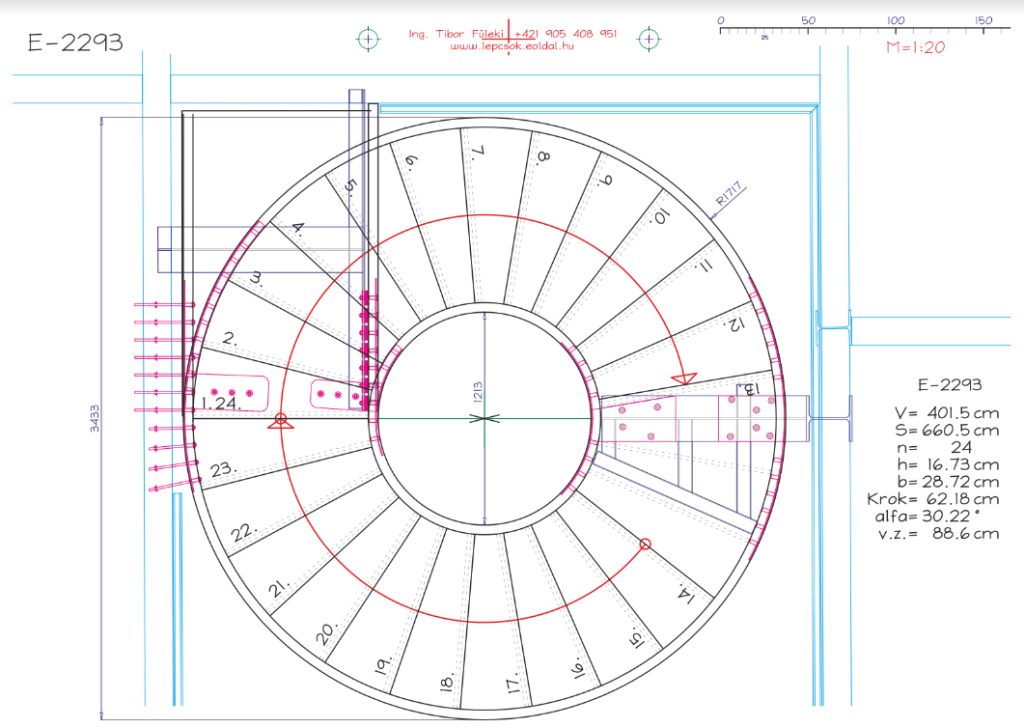

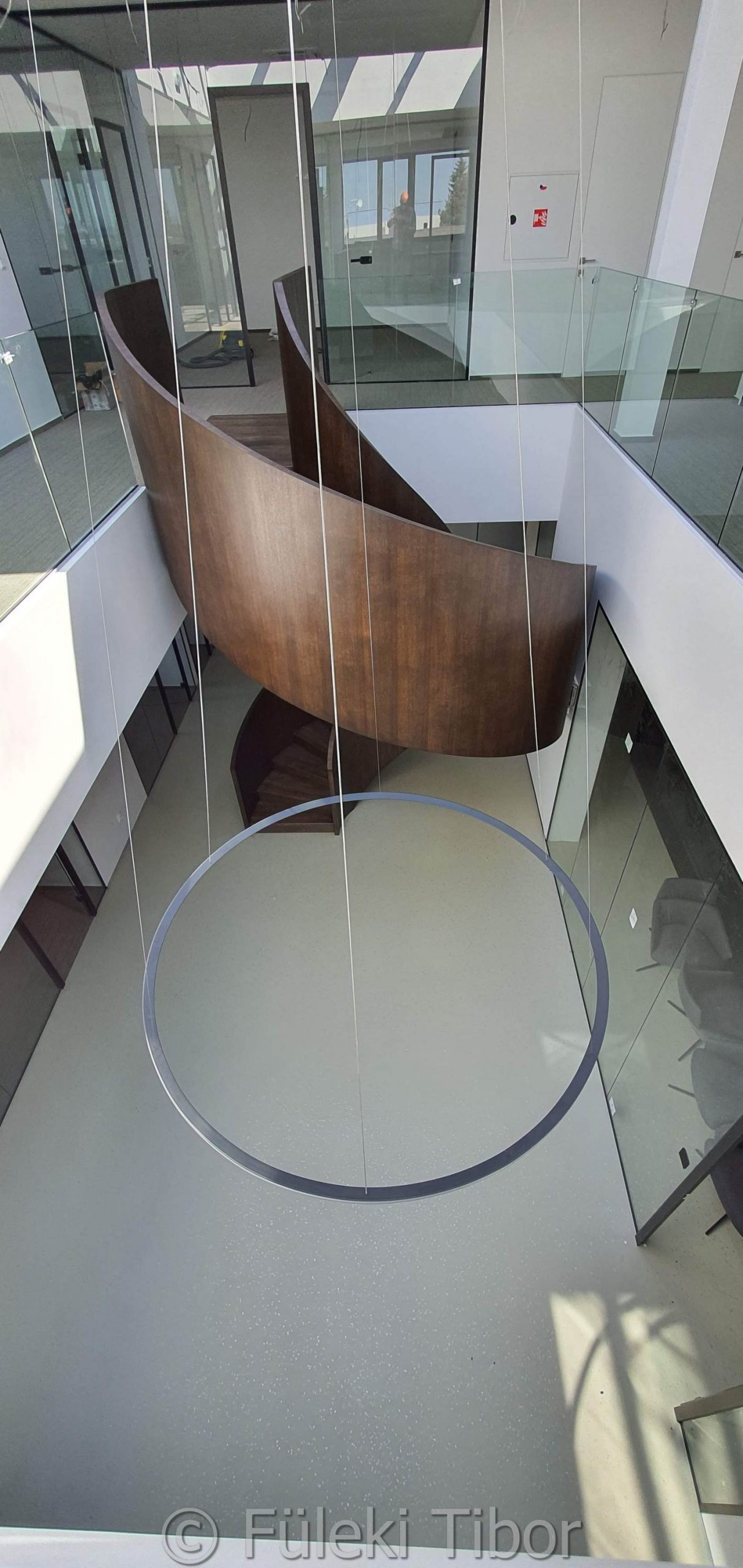

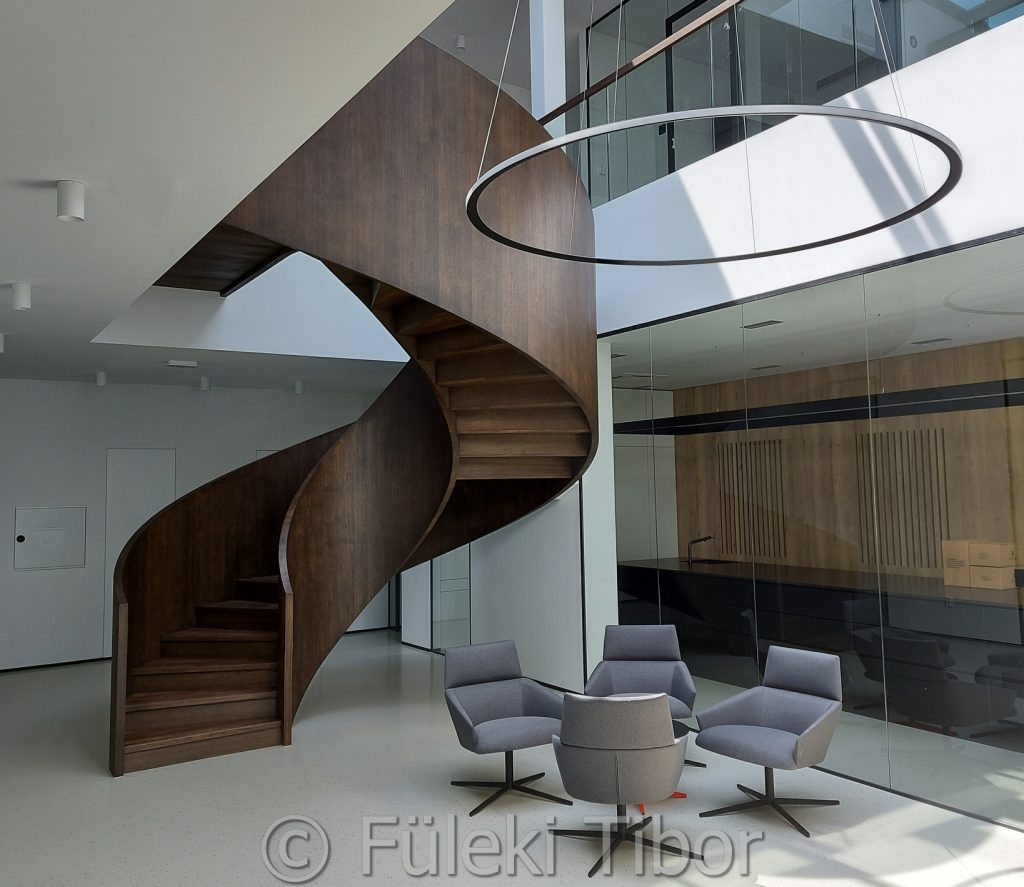

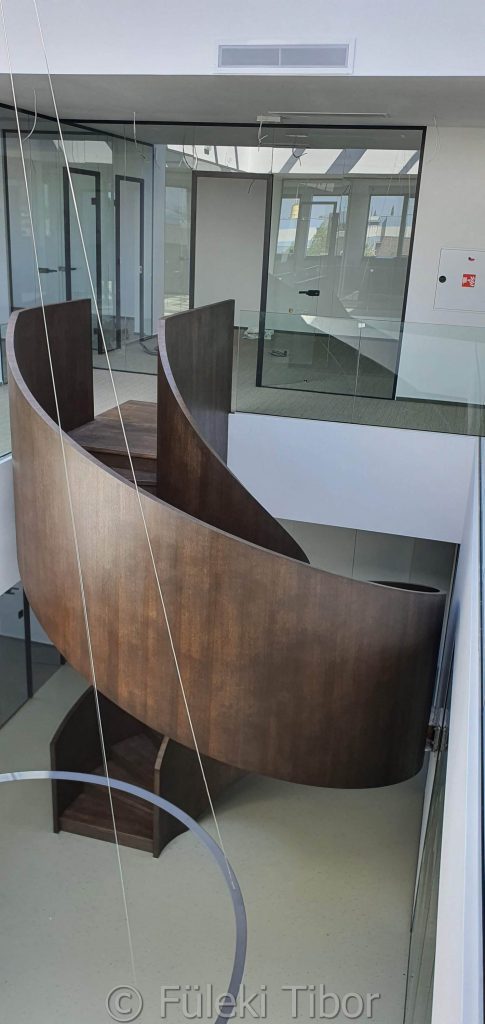

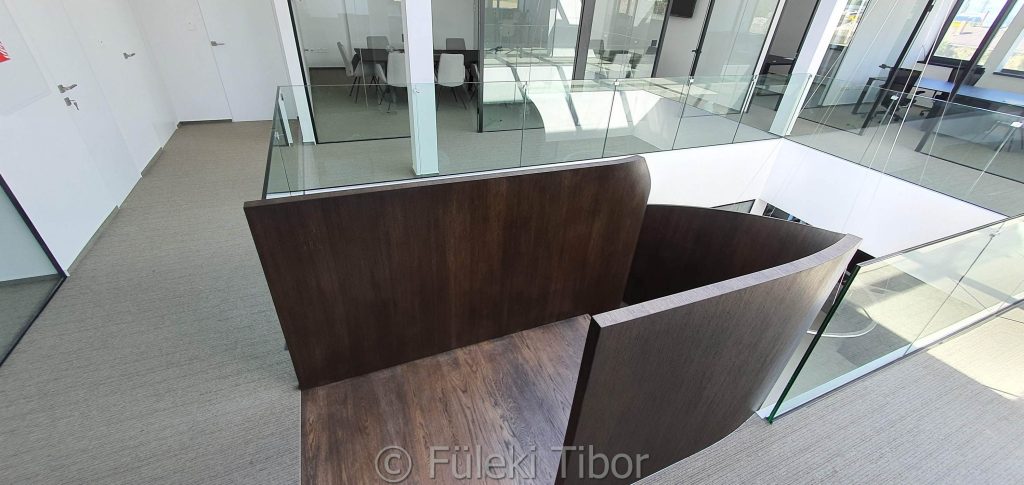

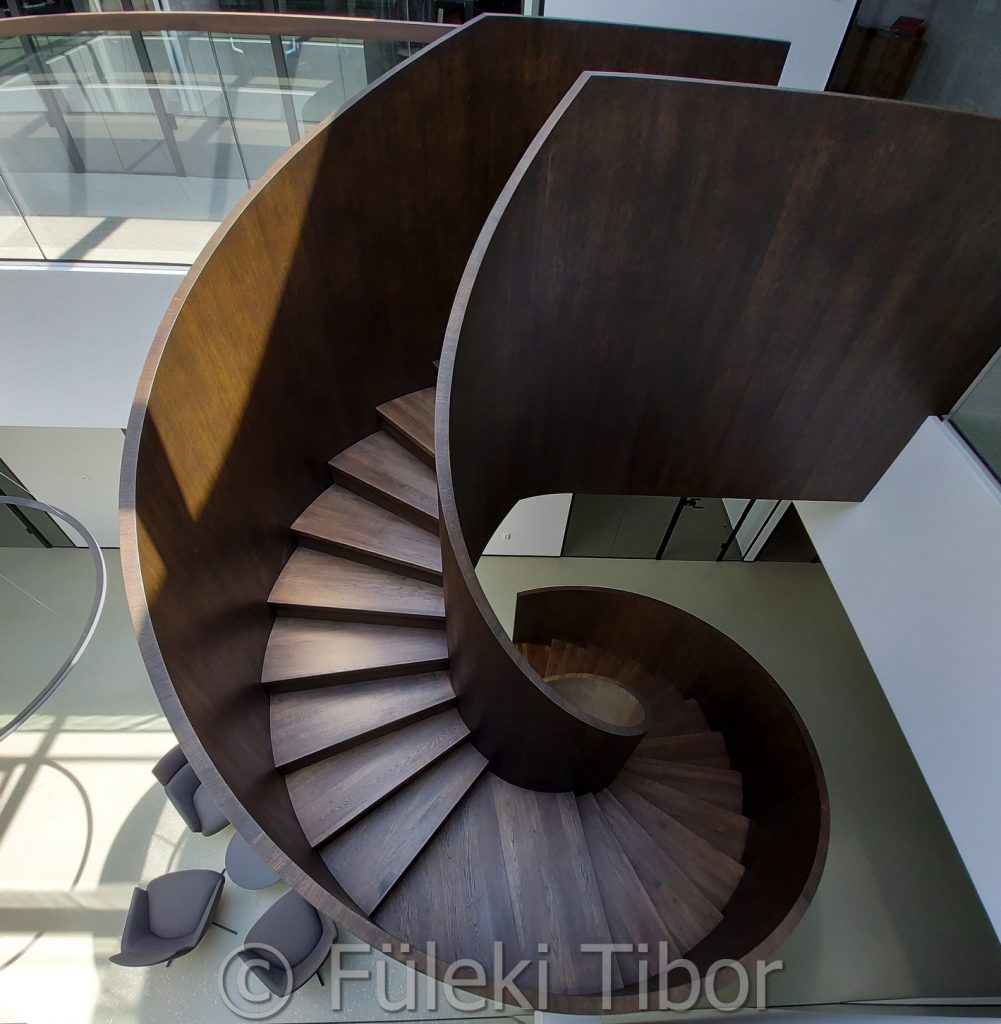

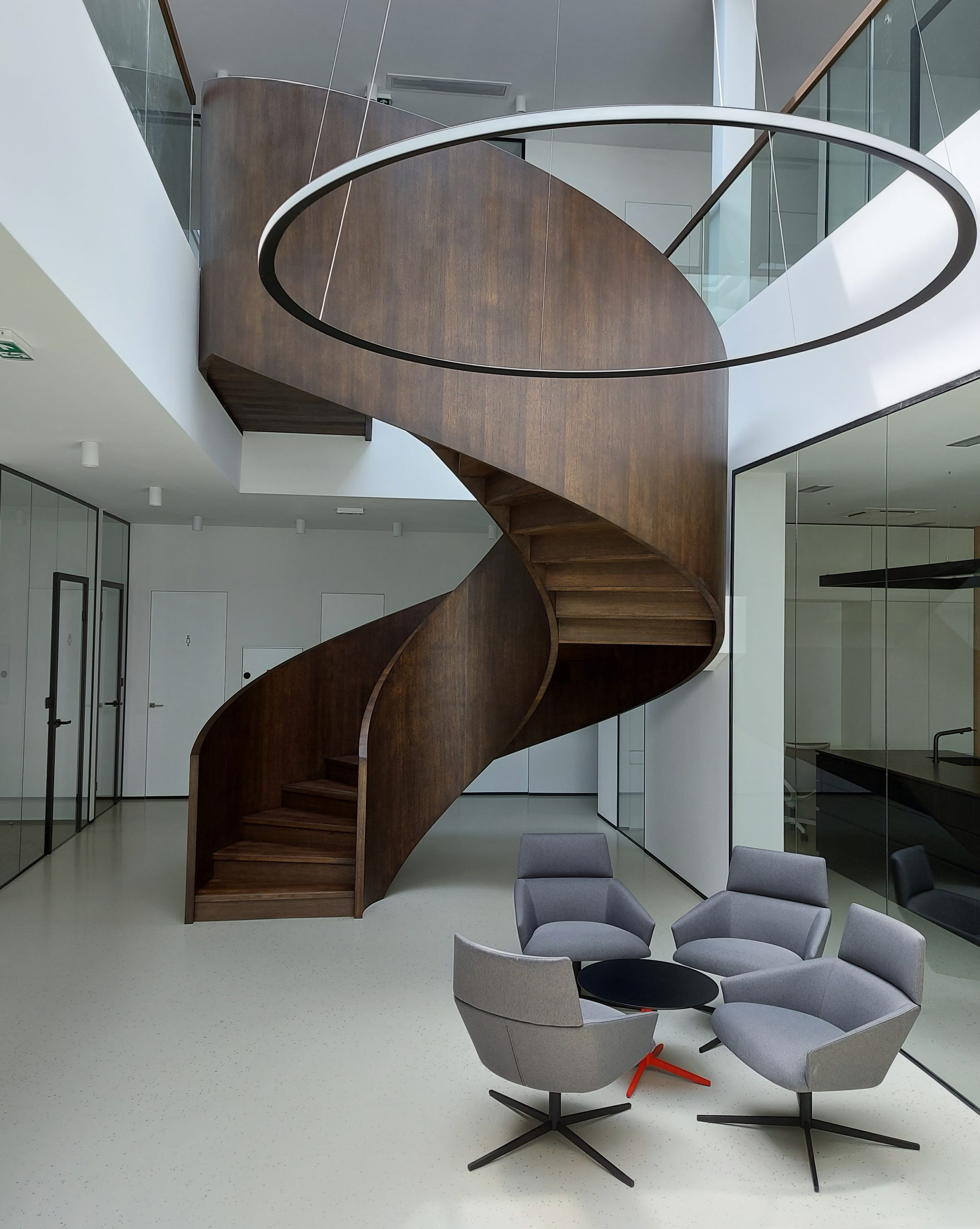

Így a letisztult külső, bonyolult belső szerkezetet takar. A képeken ezt szemléltettem is.
Kivitelezés: SchodyFrano
A térbeli spirál elemek kialakításakor sokszor egy kis csalással elérhető lenne, hogy ne legyen törés az ívben. Ez elronthatja az összképet. Erre jó példát láthat: ITT
Hasonló lépcsőn így oldottam meg: LINK
Van egy ettől is jobb módszer ahol a két egymás feletti lépcső egészen más paraméterekkel rendelkezett, mégis sikerült a belső spirált törés nélkül folytonossá terveznem. LINK. A trükk a lépcsőfokok alakjában van. Az alsó lépcsőn a lépcsőfokok nem azonos alakúak. A járóvonalon azonos mélységűek, de a belső ívnél olyan a szélességük, ami a hozzá tartozó magassággal pontosan azt a szöget adja, mint a fenti lépcsőn.
